Установка однокамерного расходомера на разрежение

Установка однокамерного расходомера на разрежение

Существует известная схема установки однокамерных датчиков расхода топлива на дизельные двигатели, которая называется схема на разрежение.

Обычно она применяется в том случае когда невозможно применить схему с установкой однокамерного расходомера после штатного фильтра тонкой очистки топлива.

Недостаток этой схемы в том, что топливоподкачивающему насосу сложно преодолевать дополнительное сопротивление, создаваемое расходомером и дополнительным фильтром. В частности, забитый дополнительный фильтр может привести к недостатку подачи топлива и к падению мощности.

Недавно этой версии нашлось числовое описание.

(далее…)

Eurosens Delta
Permalink Eurosens DeltaGallery

Мифы о датчиках расхода топлива

Мифы о датчиках расхода топлива

,

Являются самым точным средством контроля расхода топлива (к сожалению, только дизельного).
Расходомеры нам привычны как средство коммерческого учета на заправках и в быту.
Тем не менее, для контроля расхода топлива они применяются существенно реже чем датчики уровня топлива. Почему? Замечены следующие стереотипы.
1. Расходомеры – это дорого. В 3 раза дороже датчика уровня топлива (дифференциальные).
2. Расходомеры засоряются.
3. Расходомеры – это падение мощности двигателя, проблемы с топливной аппаратурой.
4. Расходомеры сложны в обслуживании и установке.

Давайте разберемся, с каждым из этих пунктов.
(далее…)

Direct_install_pressure3_700x380
Permalink Gallery

Установка Eurosens Direct на давление

Установка Eurosens Direct на давление

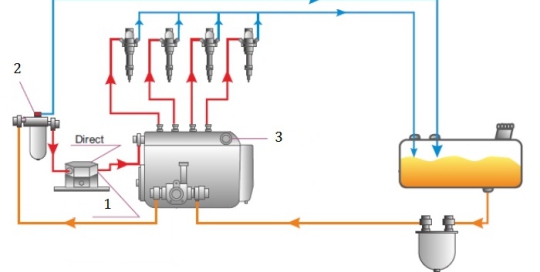

Установка датчиков расхода Eurosens Direct (все модификации) на давление.
Обозначения на схеме:
1 — обратный клапан
2 — перепускной клапан
3 — заглушка
Обратный клапан 1 применяется только в расходомерах Eurosens серий P, PH. Расходомеры серий PN, RS, CAN не требуют его установки.
Схема установки является общей и не учитывает индивидуальных особенностей различных двигателей. Ознакомьтесь с другой информацией в этом разделе, а также фотографиями установок.

Direct_install_razr3_700x380
Permalink Gallery

Установка Eurosens Direct на разрежение

Установка Eurosens Direct на разрежение

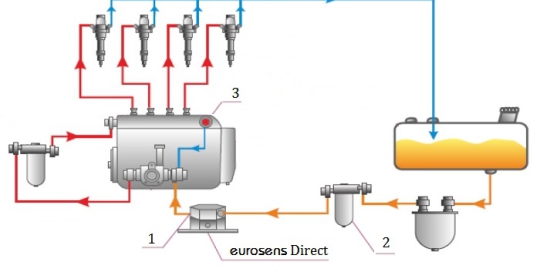

Установка датчиков расхода Eurosens Direct (все модификации) на разрежение.

Установка EUROSENS по схеме «На разрежение» предполагает установку датчик расхода на участке топливной системы, где протекание топлива осуществляется за счет разрежения, создаваемого ТННД.
ВНИМАНИЕ! Установка EUROSENS по схеме «На разрежение» требует обязательного применения дополнительного ФТО на участке топливопровода от бака до датчика расхода.

Обозначения на схеме:
1 — обратный клапан
2 — дополнительный фильтр тонкой очистки
3 — перепускной клапан

Обратный клапан 1 применяется только в расходомерах Eurosens серий P, PH. Расходомеры серий PN, RS, CAN не требуют его установки.
